Hardware Product Specification

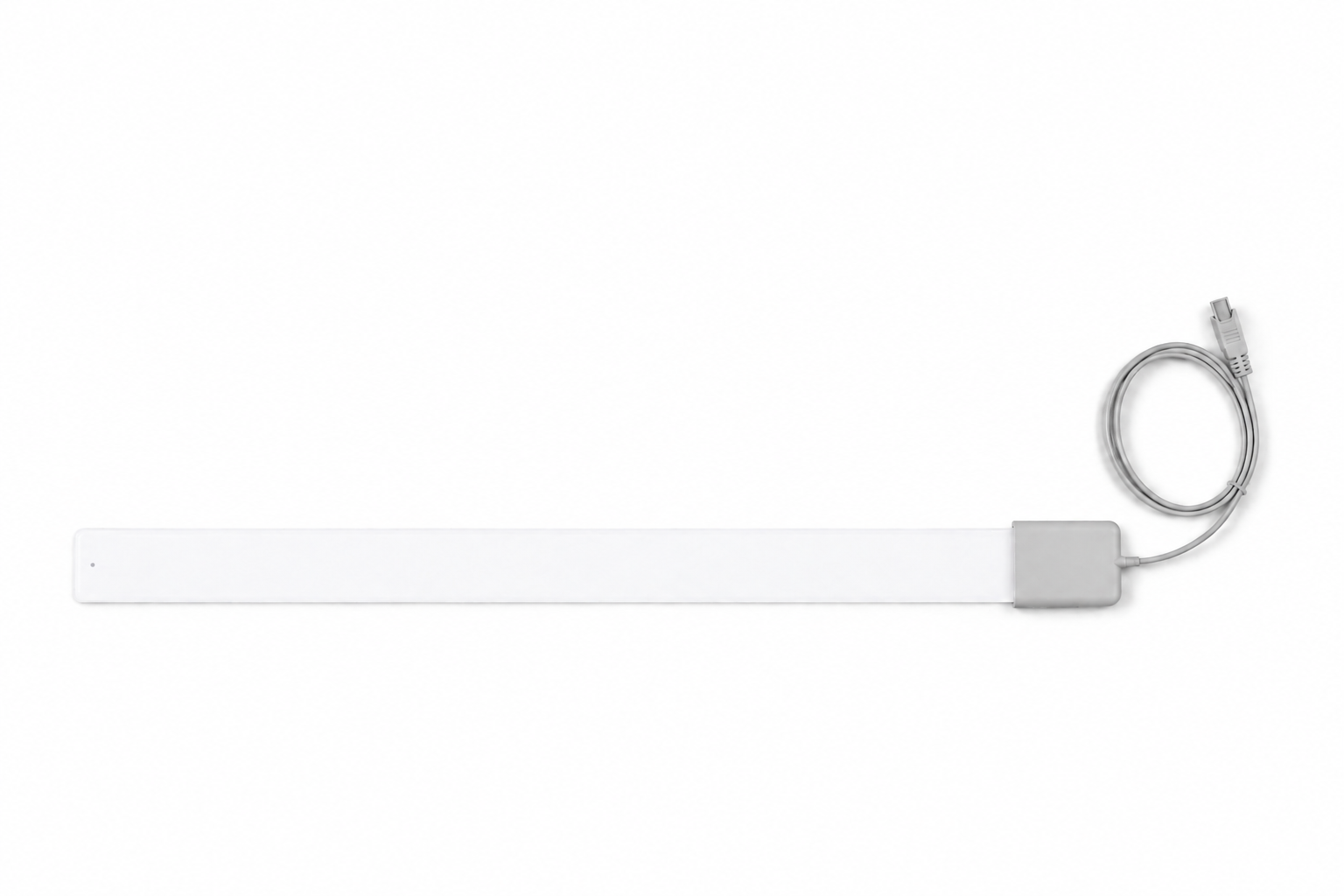

S100 双模睡眠监测传感带
压力与压电双模融合，1.5 mm 布基叠层结构，整床无感部署。
面向床垫、智能床与养老照护系统的 OEM 传感模组。
压力与压电双模融合，1.5 mm 布基叠层结构，整床无感部署。
面向床垫、智能床与养老照护系统的 OEM 传感模组。
压阻层读取静态体压分布，压电层捕捉心脏搏动产生的微振动。两路信号在同一条带体上同步采集、同源对齐，互为验证——压力判断「在不在」，压电判断「活不活」。
电阻布与导电布构成压敏分压网络，输出随体压连续变化。
BCG 心冲击信号经带通分离，提取逐拍心跳与呼吸包络。
原始信号 200 Hz 采集后，在设备端完成滤波、分频、特征提取与判决。心率与心率变异每 4 s 更新一次，数据帧每 1 s 输出一次，全程无需联网。
心冲击与呼吸通道采用独立带通设计，避免体动干扰串入心率通道；呼吸暂停以 ≥10 s 低幅事件判定。

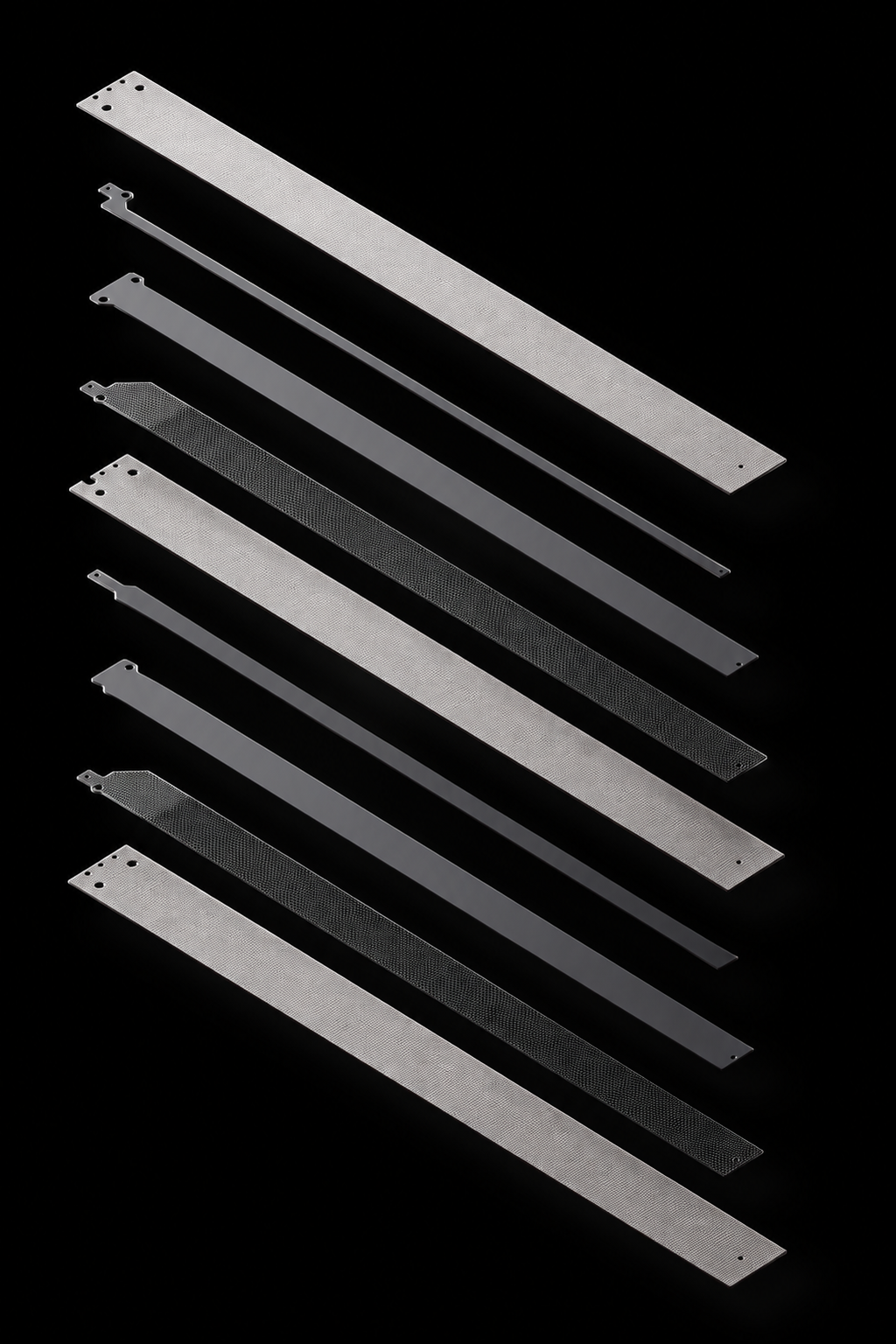

多层功能材料一次热压复合为整体，激光成型，端子铆接引出。无硬质骨架，可随床垫形变，长期反复受压不产生折痕失效。
材料构成、层序与工艺参数属专有技术，可在保密协议下提供完整技术文档。
传感区 40 × 550 mm，传感器厚度 1.5 mm，可直接铺设于床垫与床板之间，或缝入垫层。无刚性部件，不改变床垫回弹手感，使用者无异物感。
| 传感区尺寸 | 40 × 550 mm |
|---|---|
| 电路板尺寸 | 40 × 55 mm |
| 传感器厚度 | 约 1.5 mm |
| 部署方式 | 床垫下平铺 / 垫层内缝入 |
1.5 mm 无骨架结构使 S100 可在产线阶段直接封入成品内部，随整机出厂，终端用户看不到也摸不到传感器本体。
与加热/制冷睡毯集成后可形成闭环：S100 输出睡眠分期与体动，温控系统据此自动调节，实现「入睡降温、深睡保温、醒前回温」的自动温区曲线，无需用户手动设定。
封装于面料层与舒适层之间，随床垫量产出厂，不改变回弹手感与外观。
贴近头颈位，微体动与鼾声信噪比更高，适合鼾症监测类产品。
铺于床垫与床板之间即可工作，无需改动床垫结构，适合存量机型快速导入。

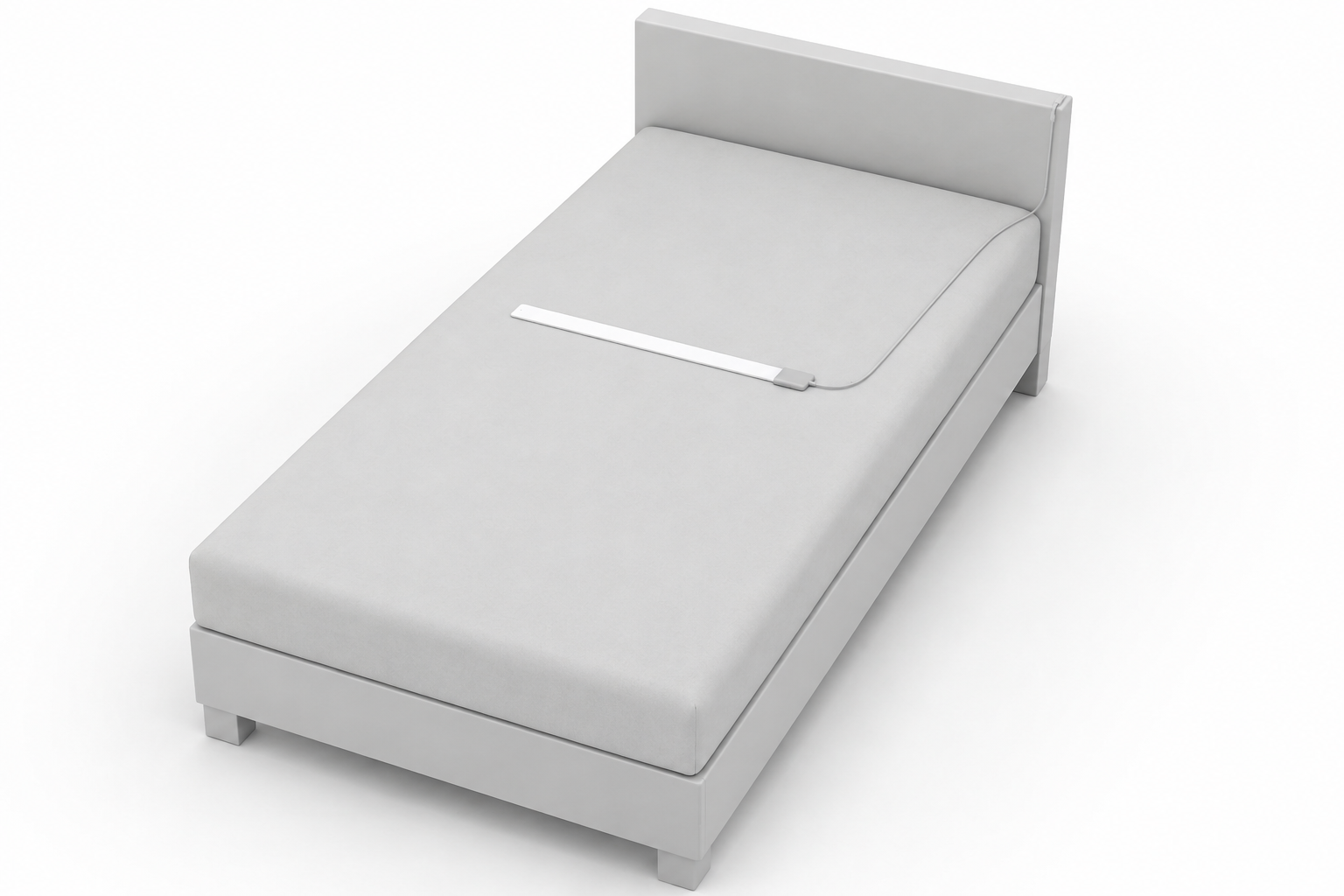

后装示意：单条横向铺设于胸背位置，线缆沿床面引至床头。
| 心率 | 40–110 bpm，准确度 >95% |
|---|---|
| 呼吸率 | 10–30 次/分，误差 ±3 |
| 在离床检测 | 响应 ≤10 s |
| 体动 | 翻身 + 微体动追踪 |
| 鼾声 | TensorFlow 声纹 AI 识别 |
| 数据输出 | 每 1 秒一帧 |
| 睡眠评分 | 0–100 综合评分 |
|---|---|
| 睡眠分期 | 深睡 / 浅睡 / REM / 清醒，20 s 颗粒度 |
| 时间节点 | 上床、入睡、醒来、离床 |
| 生命体征 | 心率均值 / 最高 / 最低 + HRV |
| 夜间觉醒 | 次数与时长统计 |
| 呼吸事件 | ≥10 s 低幅事件计数与时长 |
算法闭环运行在模组本地，不依赖云端与网络。生物数据不出设备，规避跨境传输与第三方共享的合规风险。（可选配云端版本）
数据不上传，无网络依赖，断网状态下功能完整。（可选配云端版本）
睡眠数据仅存于设备本地，不进入任何第三方链路。
生物特征数据的读取与清除完全由终端用户掌握。
本地留存完整整夜报告，支持长期趋势回溯。
模组可脱离主机独立工作，系统集成成本低。
整床方案成本低于 70 USD，适配量产机型导入。
同一硬件平台支持三种对外通信方式，可根据整机是否具备主控、是否联网灵活选择，无需更换传感带。
直连整机主控，最低延迟与最低功耗，适合已有 MCU/SoC 的智能床与床垫控制盒。
无线直连手机 App 或网关，适合无主控的独立部署与后装场景。
供人不在设备旁时远程查看数据——子女查看老人、护理站集中查房、异地随时调阅整夜报告。
| 型号 | S100 |
|---|---|
| 传感区尺寸 | 40 × 550 mm |
| 电路板尺寸 | 40 × 55 mm |
| 传感器厚度 | 约 1.5 mm |
| 结构 | 九层布基热压叠层 |
| 传感原理 | 压阻 + 压电 双模 |
| 通信接口 | UART / BLE / Wi-Fi 可选 |
| 采样率 | 200 Hz |
|---|---|
| 采集通道 | 心冲击 / 体压 / 声音 三通道 |
| 心冲击带通 | 0.6 – 2.5 Hz |
| 呼吸带通 | 0.1 – 0.5 Hz |
| 心率刷新 | 每 4 s（60 s 滑窗） |
| 数据帧输出 | 每 1 s |
| 计算与存储 | 端侧本地，无需云端（可选配云端版本） |
本页参数用于产品说明，最终以随货技术文档与测试报告为准。
